機械閥及其他

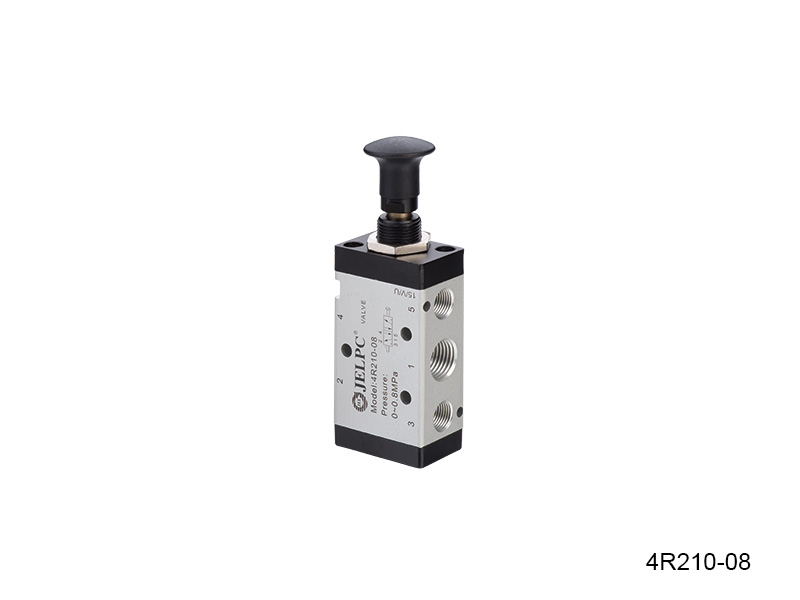

4R系列

4R系列

手拉閥

0
查看: 1,948
  • 產品參數

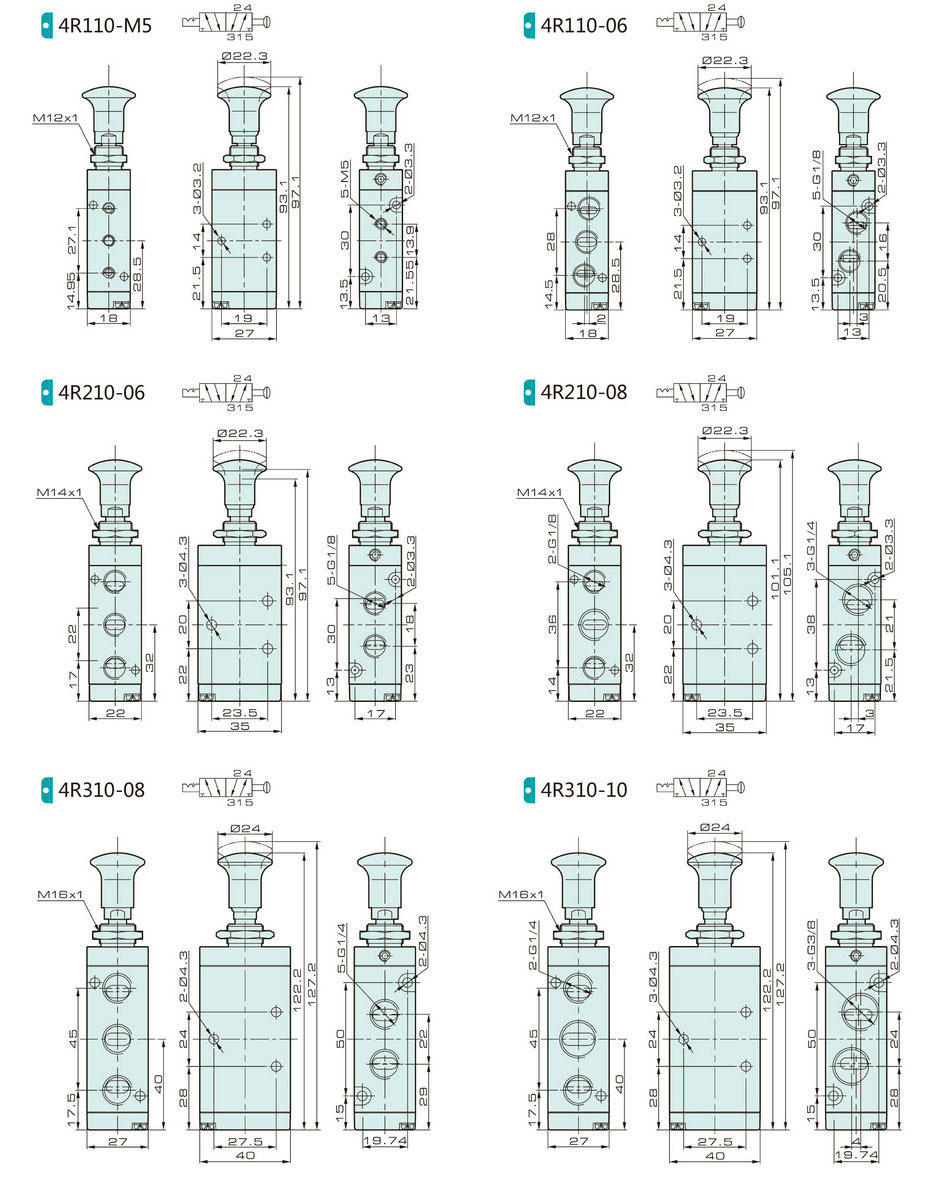

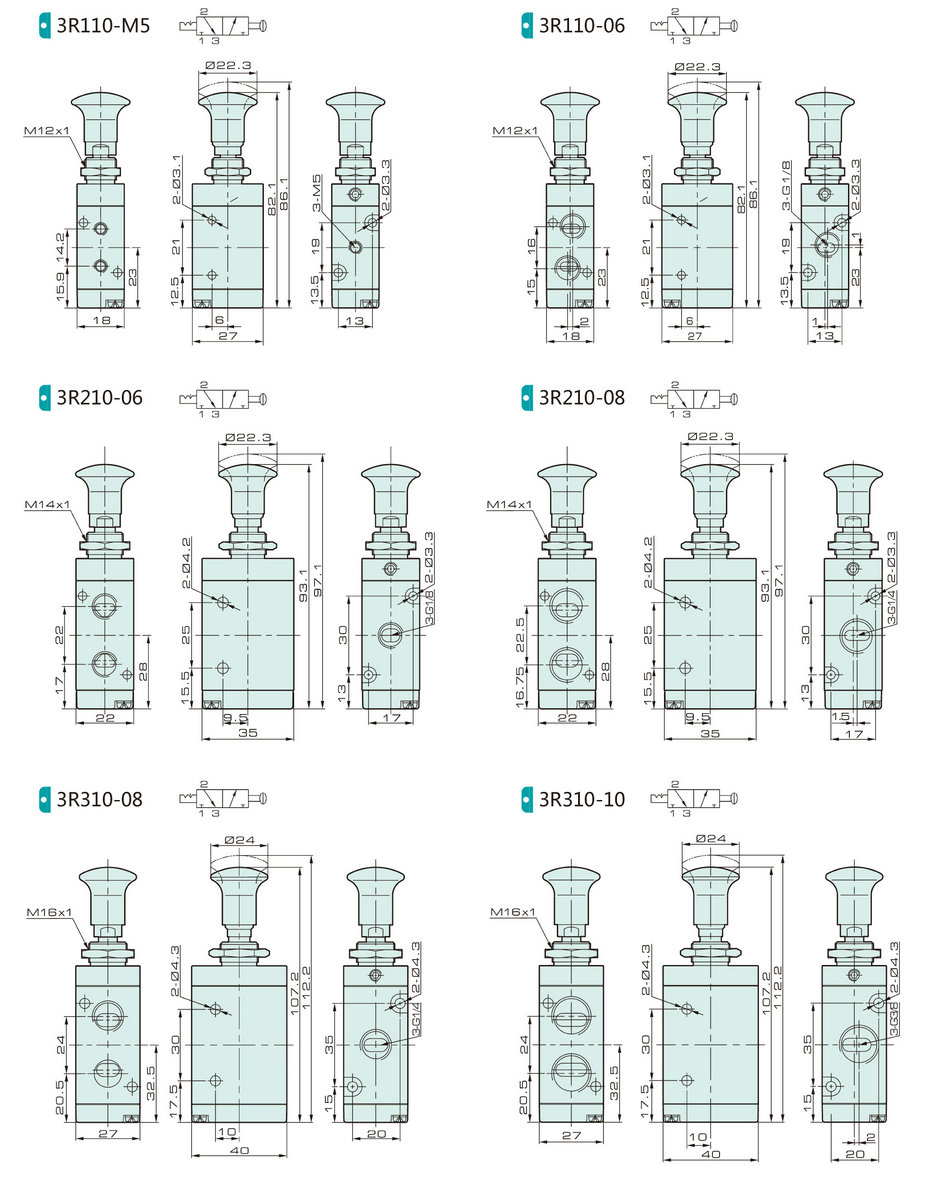

  • 產品尺寸

性能特點

1. 全新加工工藝，閥體內孔粗糙度提升。

2. 全新視覺造型，與世界領先產品同步接軌。

3. 采用德國進口高標特種潤滑脂，有效形成保護膜，降低磨損。

4. 閥芯采用日本進口密封件，增加其使用壽命。





內部結構圖





零件表



編號

名稱

1

緊定螺釘

2

六角螺母

3

鎖緊螺母

4

手柄

5

上蓋

6

閥桿

7

閥體

8

扁形圈

9

端蓋

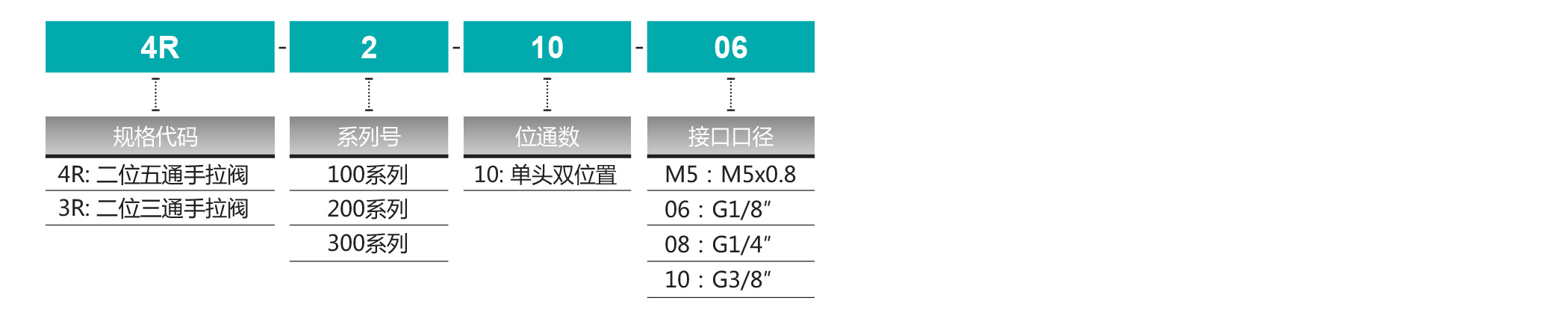

訂購碼





規格參數



型號

4R110-06

3R110-06

4R210-06

4R210-08

3R210-06

3R210-08

4R310-08

4R310-10

3R310-08

3R310-10

工作介質

經40微米過濾的空氣

接口口徑

進氣＝出氣＝排氣＝G1/8″

進氣＝出氣=G1/4″
排氣＝G1/8″

進氣＝出氣＝排氣＝G1/8″

進氣＝出氣＝排氣＝G1/4″

進氣＝出氣＝排氣＝G1/4″

進氣＝出氣
＝G3/8″
排氣＝G1/4″

進氣＝出氣＝排氣＝G1/4″

進氣＝出氣＝排氣＝G3/8″

有效截面積

10mm2(CV=0.56)

14mm2?(CV=0.78)

16mm2(CV=0.89)

14mm2?(CV=0.78)

16mm2(CV=0.89)

25mm2(CV=1.40)

30mm2(CV=1.68)

25mm2(CV=1.40)

30mm2(CV=1.68)

使用壓力范圍

0～0.8MPa
使用溫度范圍 -20～70℃

位通數

二位五通

二位三通

二位五通

二位三通

二位五通

二位三通
