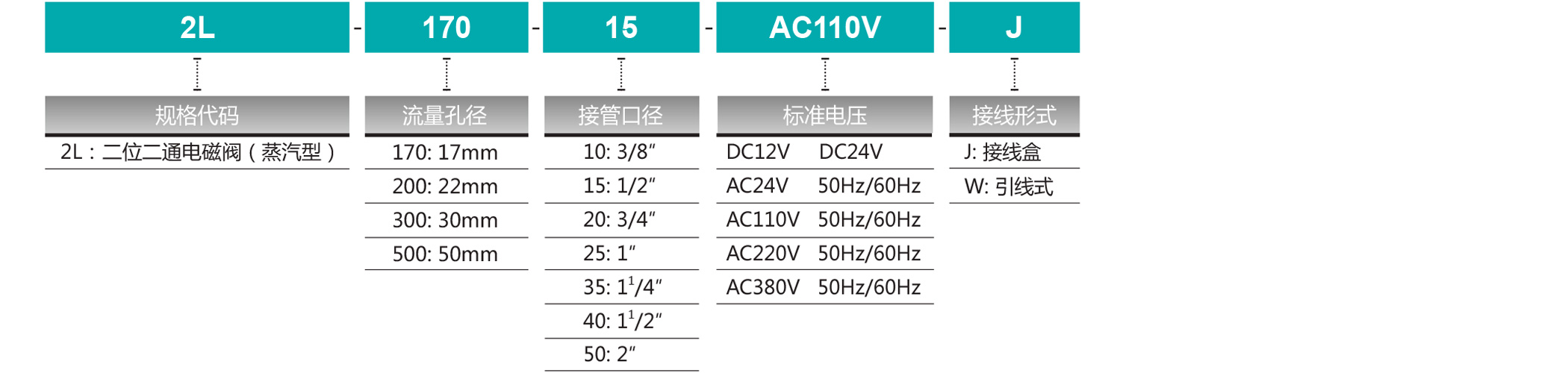

訂購碼
圖形符號
規(guī)格參數(shù)
|
型號 |
2L170-10 |
2L170-15 | 2L170-20 |
2L200-25 |
2L300-35 |
2L300-40 |
2L500-50 |
|
工作介質 |
空氣、水、蒸汽 |
||||||
|
動作方式 |
先導式 |
||||||
|
型式 |
常閉型 |
||||||
|
流量孔徑 |
17 mm |
22 mm |
30 mm |
50 mm |
|||
|
CV值 |
4.8 |
12 |
20 |
48 |
|||
|
接管口徑 |
3/8" |
1/2" | 3/4" |
1" |
1?" |
1?" |
2" |
|
使用流體粘滯度 |
20 CST以下 |
||||||
|
使用壓力 |
0.1～1.5 MPa |
||||||
|
最大耐壓力 |
2.25 MPa |
||||||
|
工作溫度 |
-10～180 ℃ |
||||||
|
使用電壓范圍 |
±?10% |
||||||
|
本體材質 |
黃 銅 |
||||||
|
油封材質 |
PTFE |
||||||

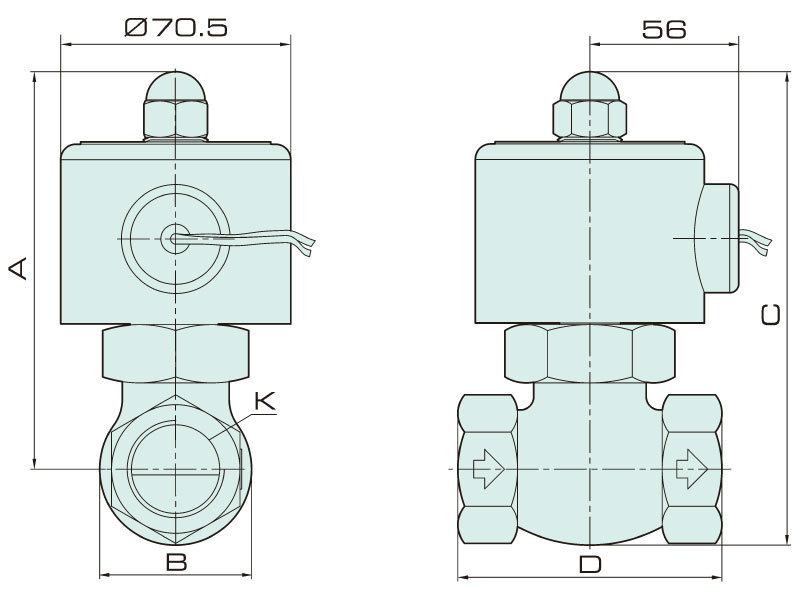

外形尺寸
尺寸表
|
型號 |
A |
B |
C |
D |
K |
|
2L170-10 |
125 |
42 |
146 |
82 |
PT3/8" |
|
2L170-15 |
125 |
42 |
146 |
82 |
PT1/2" |
|
2L170-20 |
125 |
42 |
146 |
82 |
PT3/4" |
|
2L200-25 |
136 |
52 |
162 |
90.5 |
PT1" |
|
2L300-35 |
148 |
74 |
185 |
111 |
PT1?" |
|
2L300-40 |
148 |
74 |
185 |
111 |
PT1?" |
|
2L500-50 |
176 |
86 |
223 |
163 |
PT2" |
