標準氣缸

大缸徑SQ系列

大缸徑SQ系列

符合 ISO15552標準

0
查看: 2,951
  • 產品參數

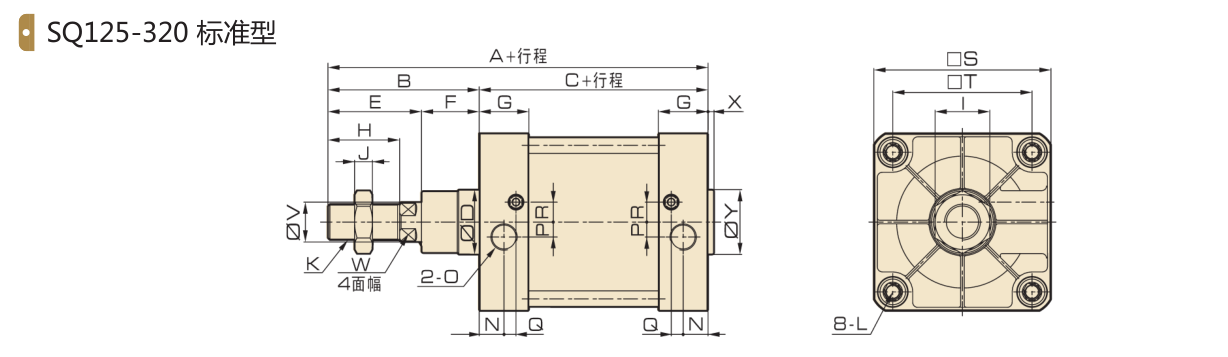

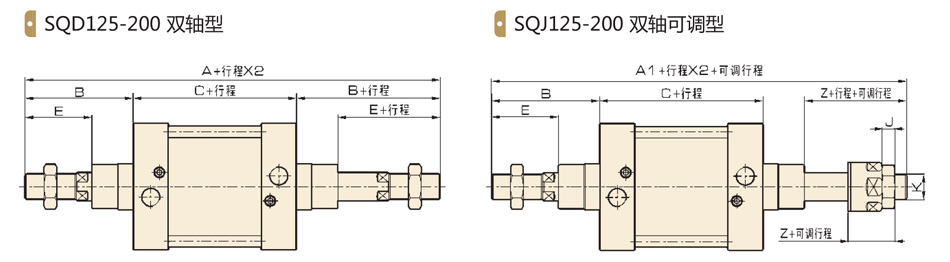

  • 產品尺寸

性能特點



1. 氣缸符合ISO15552標準；

2. 活塞密封采用兩個Y型單向密封圈，有補償功能，壽命長，啟動壓力低；

3. 氣缸緩沖調節平穩，緩沖距離長；

4. 氣缸軸承及耐磨環距離長側向負載性能更好；

5. 前后蓋及活塞采用高壓鑄造工藝，外觀美觀，強度更強

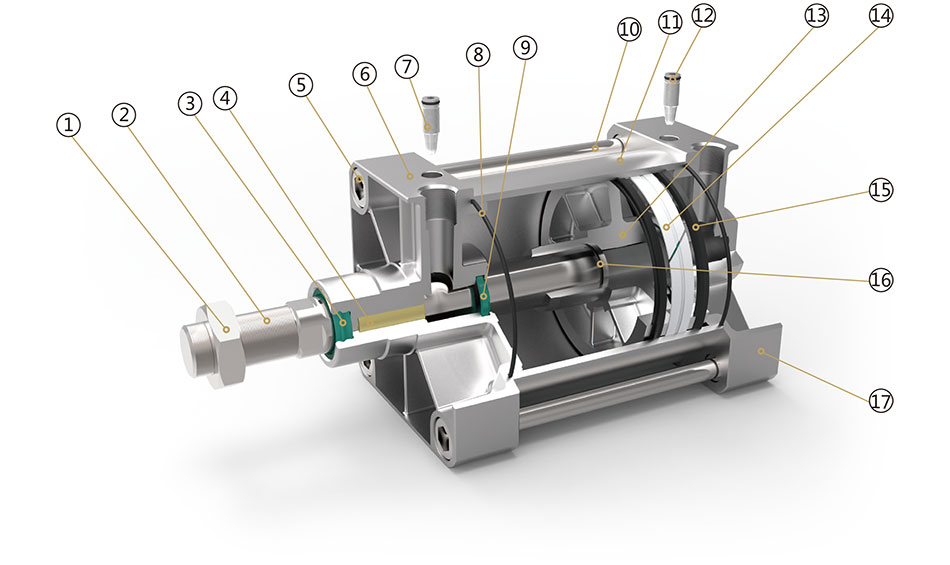

內部結構圖



零件表



Number

Name

Number

Name

1

六角螺母

10

拉桿

2

活塞桿

11

缸筒

3

軸心密封圈

12

O型圈

4

DU干軸承

13

活塞

5

端蓋螺釘

14

耐磨環

6

前蓋

15

活塞密封圈

7

節流針

16

O型圈

8

O型圈

17

后蓋

9

緩沖圈

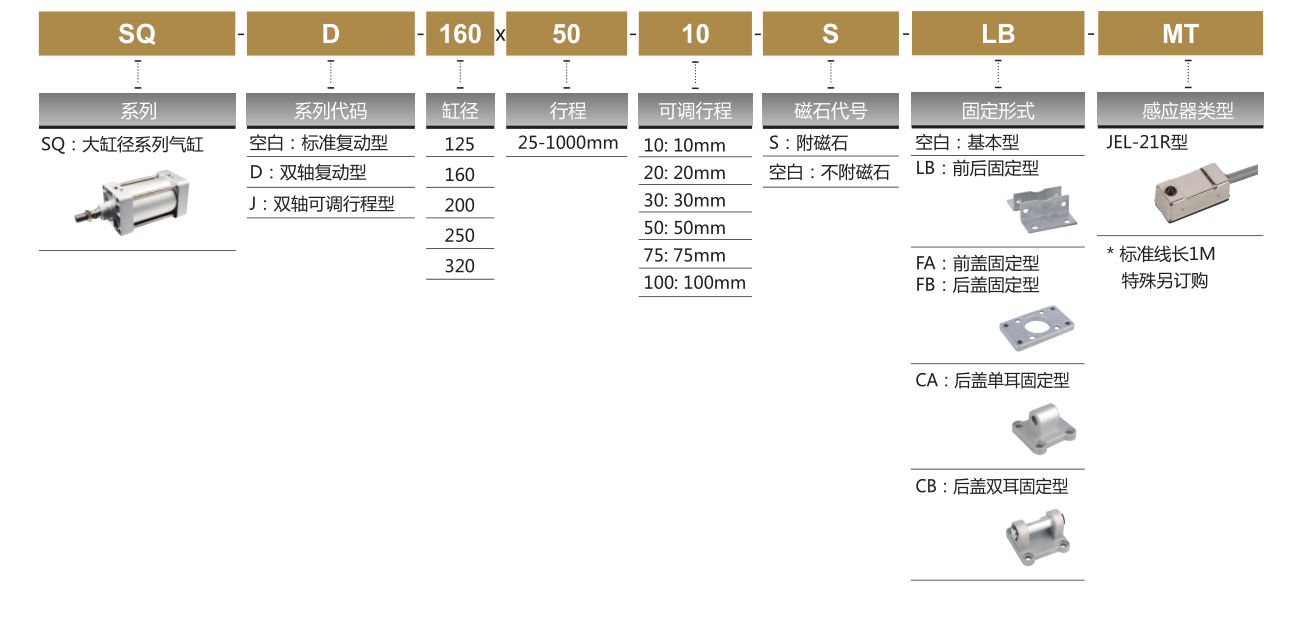

訂購碼


規格參數



內徑 (mm)

125

160

 200

250

 320

動作形式

復動型

工作介質

空氣

固定型式

基本型 FA型 FB型 CA型 CB型 LB型

使用壓力范圍

0.1～1MPa

保證耐壓力

1.5MPa

使用溫度范圍

-20～70℃

使用速度范圍



30-500mm/s



緩沖型式

可調緩沖

緩沖行程

40mm

50mm

接管口徑

G1/2"

G3/4"

G1"
