缸徑

標準行程

磁性開關型號

磁性開關型號
(直接安裝)

軌道安裝型磁性開關

環帶安裝型磁性開關

不適用

6

15, 30, 45, 60

D-C73L D-H7A1L
D-C76L DH7BL
D-C80L

BJ2-006

D-A72L D-A73L D-A76L
D-A80L D-F79L D-J79L

10

15, 30, 45, 60, 75, 100, 125, 150

BJ2-010

16

15, 30, 45, 60, 75, 100, 125, 150, 175, 200

BJ2-016

缸徑 (mm)

6

10

16

使用流體

空氣

動作方式

雙作用

最低使用壓力

1.05 MPa

最高使用壓力

0.7 MPa

環境和流體溫度

5～60 ℃

緩沖

橡膠緩沖/氣緩沖

使用活塞速度

50～750 mm/s

行程公差

+1.0 mm

0 mm

*給油

不需要

接管口徑

M5×0.8

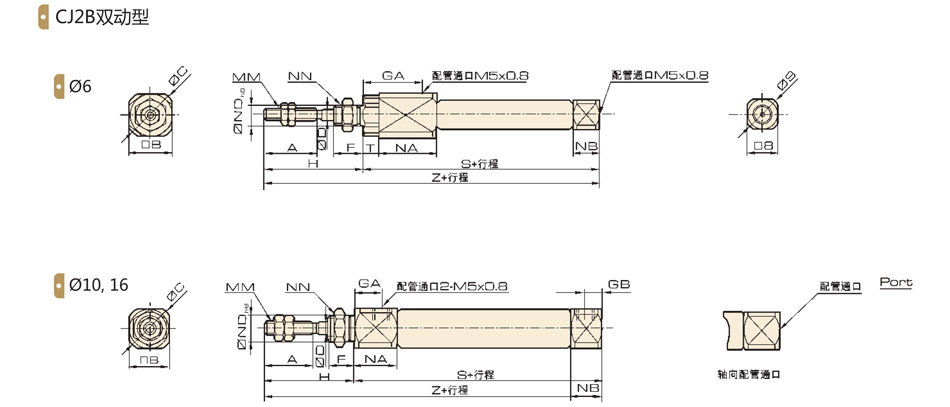

缸徑

A

B

C

D

F

GA

GB

H

MM

NA

NB

ND h8

NN

S

T

Z

6

15

12

14

3

8

14 5

-

28

M3×0.5

16

7

6

M6×1.0

49

3

77

10

15

12

14

4

8

8

5

28

M4×0.7

12 5

95

8

M8×1.0

46

-

74

16

15

18

20

5

8

8

5

28

M5×0.8

12.5

9.5

10

M10×1.0

47

-

75

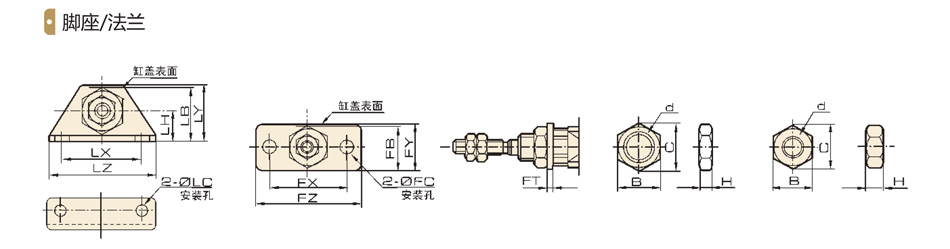

適合缸徑

腳座

法蘭

安裝用螺母

桿端螺母

零件號

LB

ФLC

LH

LX

LY

LZ

零件號

FB

ФFC

FX

FY

FZ

FT

零件號

B

C

d

H

零件號

B

C

d

H

6

CJ-L006B

13

4.5

9

24

16.5

32

CJ-F006B

11

4.5

24

14

32

1.6

SNJ-006B

8

9.2

M6×1

4

NTJ006A

5.5

6.4

M3×0.5

2.4

10

CJ-L010B

15

4.5

9

24

16.5

32

CJ-F010B

13

4.5

24

14

32

1.6

SNJ-010B

11

12.7

M8×1

4

NTJ010A

7

8.1

M4×0.7

3.2

16

CJ-L016B

23

5.5

14

33

25

42

CJ-F016B

19

5.5

33

20

42

2.3

SNJ-016B

14

16.2

M10×1

4

NTJ015A

8

9.2

MS×0.8

4

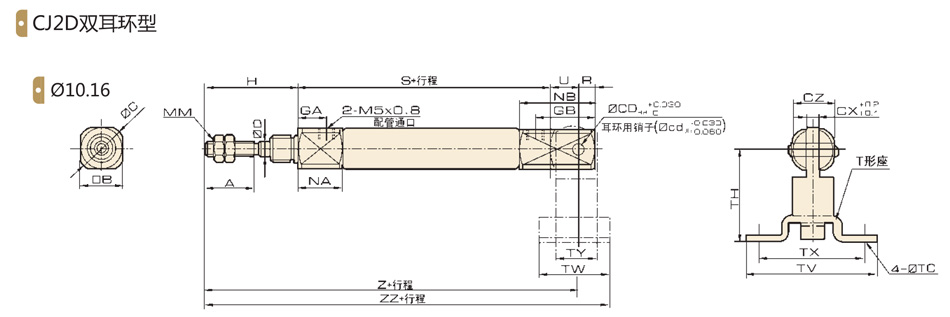

適合缸徑

A

B

C

CD(cd)

CX

CZ

D

GA

GB

H

MM

NA

NB

R

S

U

Z

ZZ

10

15

12

14

3.3

3.2

12

4

8

18

28

M4×0 7

12.5

22 5

5

46

8

82

93

16

15

18

20

5

6.5

18

5

8

23

28

M5×0.8

12.5

27.5

8

47

10

85

99

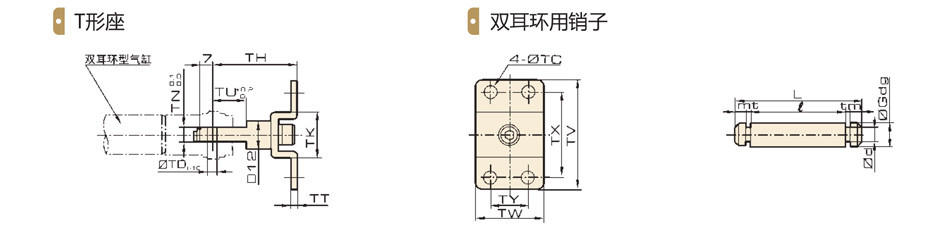

適合缸徑

T 型單肘接頭

肘節接頭用銷子

零件號

TC

TDH10

TH

TK

TN

TT

TU

TV

TW

TX

TY

零件號

Dd9

Фd

L

e

m

t

10

CJ-T010B

4.5

3.3

29

18

3.1

2

9

40

22

32

12

CD J010

3.3

3

15.2

12 2

1.2

0.3

16

CJ-T016B

5.5

5

35

20

6.4

2.3

14

48

28

38

16

CD-Z015

5

4.8

22.7

18.3

1.5

0.7

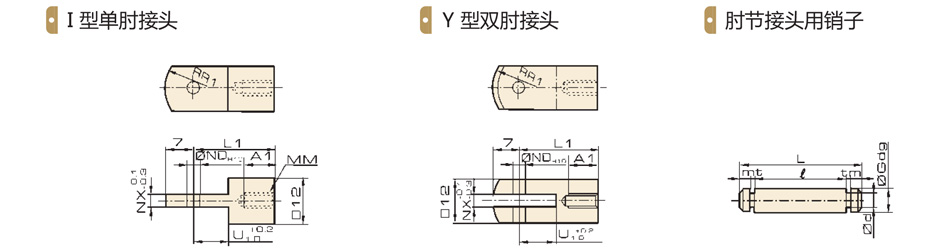

適合缸徑

I 型單肘接頭

Y 型雙肘接頭

肘節接頭用銷子

零件號

L1

MM

U1

NX

R1

零件號

A1

NDH10

L1

MM

U1

NX

R1

零件號

ФDdg

L

d

e

m

t

10

I-J010B

8

3.3

21

M4×0.7

9

3.1

8

Y-J010B

8

3.3

21

M4×0.7

10

3.2

8

IY-J010

3.3

16.2

3

12.2

1.7

0.3

16

I-J016B

8

5

25

M5×0.8

14

6.4

12

Y-J016B

11

5

21

M5×0.8

10

6.5

12

IY-J015

5

16.6

4.8

12.2

1.5

0.7
