薄型氣缸

TCQ2系列

TCQ2系列

導桿氣缸

0
查看: 1,820
  • 產品參數

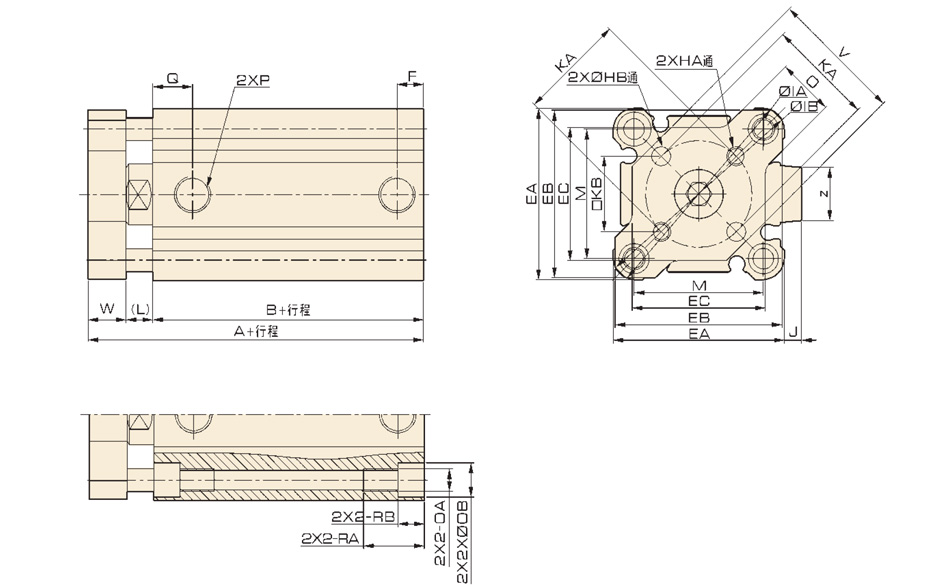

  • 產品尺寸

性能特點



1. 前蓋裝有DU干軸承，導向性能好且耐磨。

2. 軸封材料選用了PU材質，PU材質具有強度高、韌性好、耐磨、耐油、耐老化等特性。

3. 活塞桿與活塞采用鉚合技術提供同心度。

4. 雙邊各有兩個倒桿定位，增強側向負載能力，運行更平穩。

5. 內部裝有橡膠防撞墊運行時減少噪音。





內部結構圖



零件表



編號

名稱

編號

名稱

l

銅套

9

活塞桿

2

內六角螺釘

10

缸筒

3

固定板

11

磁鐵座

4

導桿

12

后蓋

5

防塵圈

13

活塞

6

孔用彈性擋圈

14

磁石

7

O形圈

15

C形圈

8

防撞墊

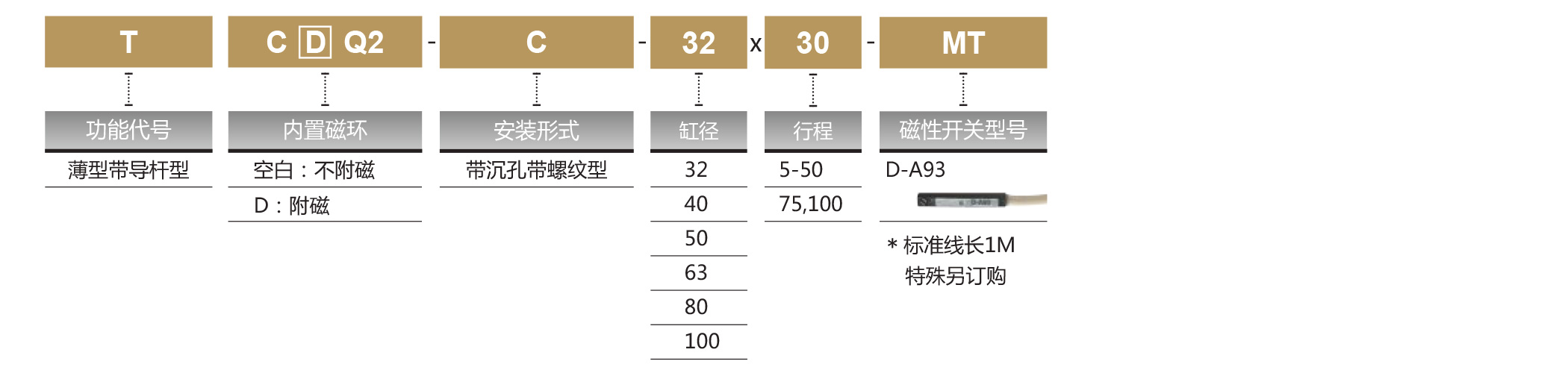

訂購碼







規格



缸徑 (mm)

32

40

50

63

80

 100

動作形式

復動型

工作介質

空氣

使用壓力范圍

復動型

0.1～1.0MPa

保證耐壓力

1.5MPa

使用溫度范圍

-20～80℃

使用速度范圍

復動型

30～500mm/s

30～350mm/s

30～250mm/s

接管口徑

G1/8

G1/4

G3/8
